・クレイなどの試作品を作成したが、修正が入ると作成したモデルがなくなる
・現在の形状を保存したい |
|
 |
・３Dスキャンで高精度な３Ｄデータを保存しておく
・リバースエンジニアリングをおこなえば、３Dデータとして編集や修正も可能 |
|
|
 |
|
 |

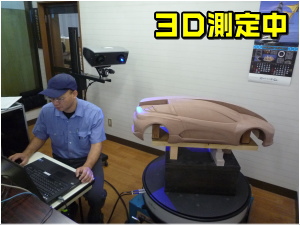

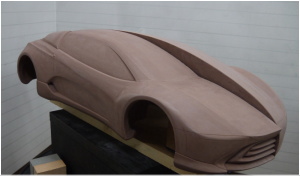

| （株）サカモト工芸様提供クレイモデル |
|

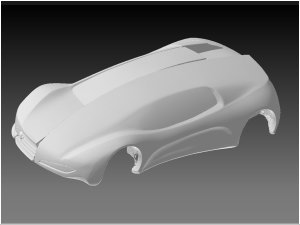

クレイスキャンデータ |
|
|
|
 |
 |
|
|

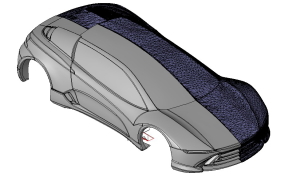

・自動車のクレイモデルから簡易面を作成したいが時間が掛かる |
|
|
・弊社の3Ｄスキャンから高精度な簡易面を作成 時間の短縮がはかれる |
|
|
|
|
|
|
|
 |
|
|
・現物の製品形状のモデリング時間がかかる |
|
|
・３Dスキャンデータより、アセンブリ、強度解析、熱解析、他社製品の解析に利用できる
・品質の向上、開発期間の短縮 |
|
|
 |
|
 |
|
 |
| 鋳物スキャンデータ |
|
ポンプ羽根スキャンデータ |
|
バンパースキャンデータ |
|
|
|
|
|
 |
|
|
・３Dスキャンなら、CADデータと比較し、カラーマップで解析できる
・品質の向上、型修正、検査時間の短縮が図れます |
|
|
 |
|
 |

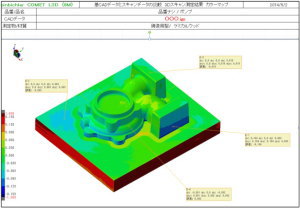

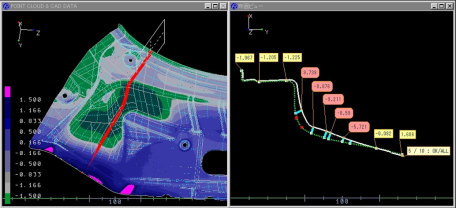

| CADデータと型の形状比較 |
|

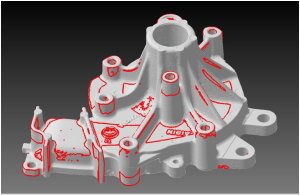

断面検査 |
|
|
 |
|
 |
| 鋳造品の肉厚検査 4.5㎜以下の肉厚部分 |
|

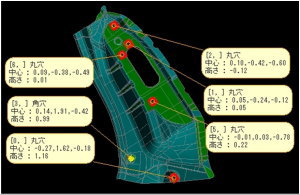

穴検査 |
|
|
|
|
|
 |
|
|
・他社などで製作した金型の為、３Dデータの無い金型の修正が必要 |
|
|
・３Dスキャンから、金型用の３Dデータを製作 |
|
|
 |
 |
 |

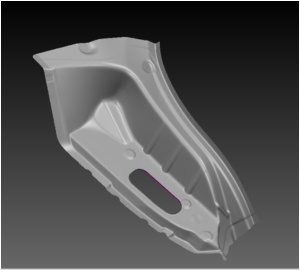

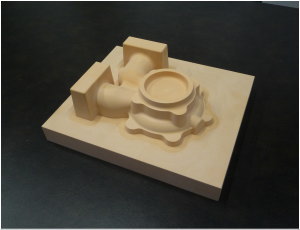

| データの無い修復が必要なプレス金型 |
|

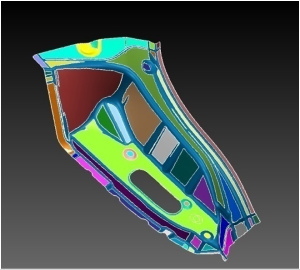

スキャン後CADデータ製作 |
|
|
|
|
|
 |
|
|

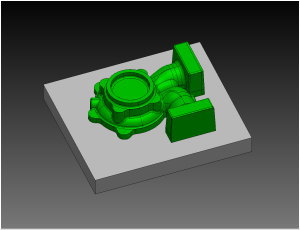

・基CADデータと修正の入った型の形状が部分的に違うため、修正時間に時間がかかる |
|
|
・修正された金型を３Dスキャンで測定、３Dデータを比較後、変更点を設計変更としてCADデータに反映しデータ製作。
・金型製作時間の短縮 |
|
|
|
|
|
|
|
 |
